SHV-2点灯板欠压故障分析

SHV-2点灯板欠压故障分析

作者:lslaser    来源:    发布时间:2021-09-21 12:36    浏览量:

       目前市面上很多电源大多是仿ZG的,其中点灯板的电路设计基本上是相同的。有的仅仅是多了几个电阻,其本质没有太大的区别。很多焊接机出现点灯板触摸屏提示欠压,就是点灯板故障引发的,激光焊接机氙灯无法被点亮。造成点灯板欠压的原因很多,我们逐步来分析判断一下。

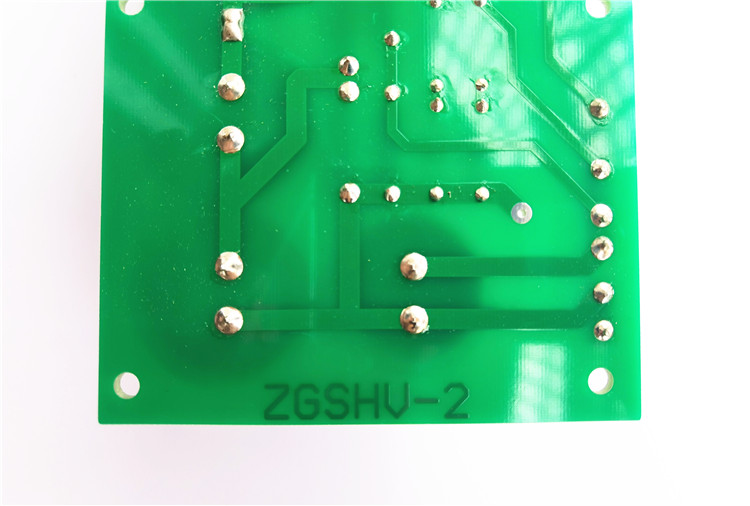

        如下图所示,ZGSHV-2点灯板的样式图:

ZGSHV-2电路板

        造成故障欠压的原因主要有以下几种情况:
        1.AC交流变压器的输出不正常,这样无法给点灯板提供足够的电压支持。

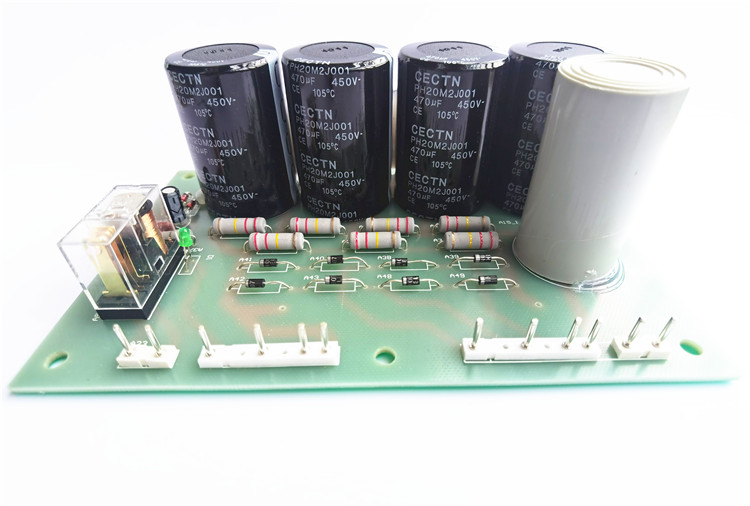

        2.点灯板上的二极管烧坏,击穿,无法正常工作,不能对交流电整流。如图所示:

ZGSHV-2电路

        3.给二极管变压的几个功率电阻损坏,导致二极管电流过大,电压过高被击穿,发现这个问题更换新的功率电阻即可。
        4.继电器损坏导致欠压报警提示。24VDC直流供电,检查线圈是否能通电吸合,否则更换新的继电器。
        5.4个大电容检查是否正常,这个四个大电容的电压是450V,470uf,它的主要作用就是维持氙灯的点亮状态。如果出现损坏,也会提示欠压报警,氙灯无法保持常亮状态。
        6.如果点灯板检测没有发现异常,4个充电电容检测是否能正常充放电,还要检查PCB主控板是否异常导致,基本上经过以上几个步骤的检查,能够发现问题,找出问题。需要注意的是如果PCB主控板坏了,系统无法进行一系列的正常操作,如开启激光冷水机,检测流量是否正常、水温传感器是否正常,是否下一步进行电容的充电,激光氙灯的预燃等步骤,如果有这些步骤,证明主控板是正常的,当然具体还是要根据实际情况来判断和分析。

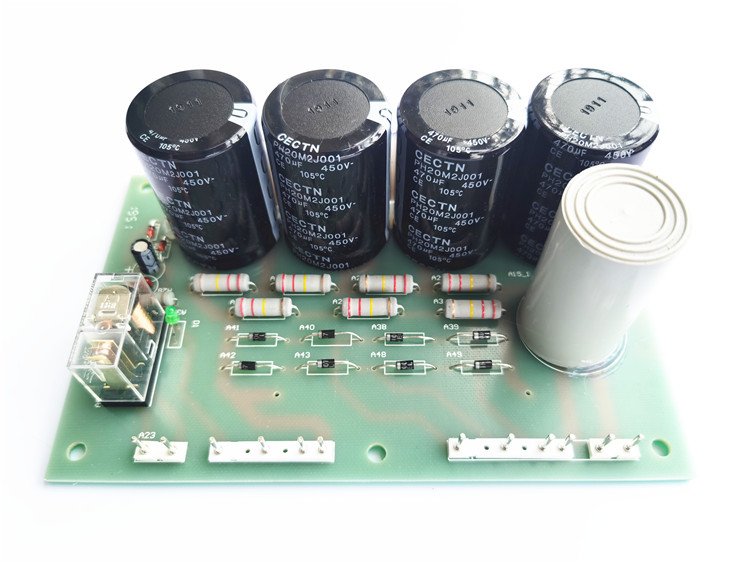

ZGSHV-2电路

       激光焊接机的配件由于长时间、高负荷的工作,时间久了出现老化也是很正常的,另外正常的维护和保养也是非常重要,比如激光氙灯一年至少需要更换一次,如果使用的频率比较高,三个月基本上就要更换,否则除了能量回下降外,激光氙灯还有可能出现炸灯的现象。激光冷水机一个月就要换水一次,清洗水箱,保持干净,光路才不会出现故障,减少出现故障的概率。
      上海亮实激光目前提供各种YAG激光焊接机维修,电源的维修、光路维修、更换氙灯、调试光路等,有需要的客户朋友请来电15618766740咨询!感谢您的关注!(以上是上海亮实原创,不得转载,转载请注明出处!)
